Categoría：conectores

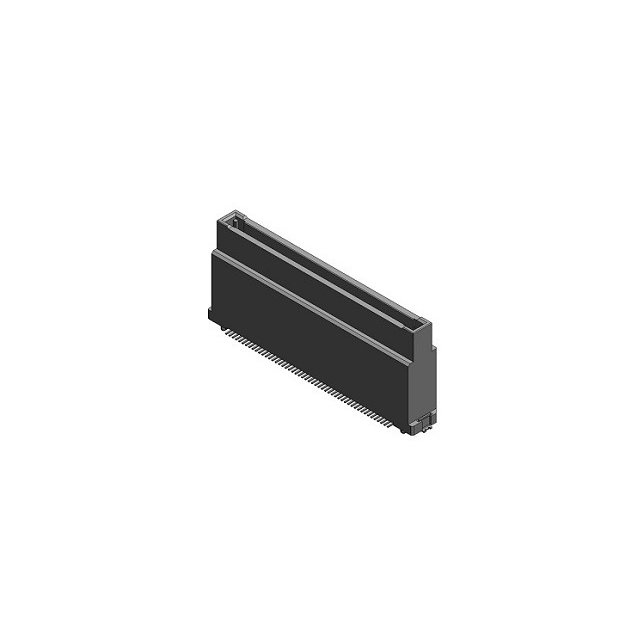

JAE MA01R100VANBR200 conector descripción del producto:
 | Fabricante | JAE |
| Número de fabricante | MA01R100VANBR200 | |
| Descripción del producto | CONN RIGID SIDE STR 100 POS,100 POSICIÓN CONECTOR ENCHUFADOR, TAPA EXTERIOR PUNTOS DE CONTACTO SURFACE MOUNT, REBAJADO EN ORO |
JAE MA01R100VANBR200 conector características del producto:
| Tipo | Describir |
| Categoría | Conector, dispositivo de interconexión |
| Conector rectangular | |
| Arreglo, tipo de borde, tipo de sandwich (placa a placa) | |
| Fabricante | JAE Electronics |
| Serie | MA01 |
| Empaquetado | Bobina (TR) |
| Corte con rayos X (CT) | |
| Digi-Reel® personalizado cinta de bobina | |
| Conector tipo | Toma de corriente, cubierta de contactos |
| Puntos de aguja | 100 |
| Espacio | 0.025"（0.64mm） |
| Fila | 2 |
| Tipo de instalación | Surface Mount Technology |
| Característica | placa guía |
| Tratamiento de superficie del contactor | Patinado en oro |
| Capa de tratamiento de superficie del contactor | 4.00µin（0.100µm） |
| Altura de apilamiento concatenado | 24mm |
| Altura en el tablero | 0.654"（16.60mm） |
JAE MA01R100VANBR200 conector producto (serie) descripción:
JAE Electronics' MA01 series is a high-density rectangular board-to-board connector suitable for various high-performance electronic devices. This product is of the socket type, with an overmolded contact design, featuring 100 pin positions, a double-row layout, pin pitch of 0.64mm, and supports surface mount installation methods, suitable for high-density circuit board connection needs. Its board guide structure enhances the stability and positioning accuracy of the connection, ensuring reliable assembly. The mating stack height is 24mm, and the board height is 16.60mm, suitable for use in multi-layer circuit designs with restricted structural space. The contact part is gold-plated with a thickness of 4.00µin (0.100µm), with excellent electrical conductivity and corrosion resistance, suitable for high-speed signal transmission environments. This series of products provides reel (TR), cut tape (CT), and Digi-Reel® customized reel packaging, convenient for automated production, and is an ideal connector solution for communication equipment, industrial control systems, and consumer electronics fields.
JAE MA01R100VANBR200 conector documento y medios de comunicación：
| Tipo de recurso | enlace |
| Esquema técnico | Contacte al contacto proporcionado en la página del artículo para obtener. |
JAE MA01R100VANBR200 conector original | información sobre productos de reemplazo:
Nos especializamos en el suministro de conectores de la marca (JAE) en stock, comprometidos a proporcionar a los clientes soluciones de conexión de alta calidad y confiables. Nuestros productos incluyen productos originales auténticos y alternativas de alto rendimiento, sometidos a pruebas rigurosas para asegurar su estabilidad y eficiencia. ¡Bienvenido a contactarnos a través de los métodos de contacto que se encuentran en la página de documentos!
