Categoría：conectores
 | Fabricante | JAE |
| Número de fábrica | MA01F120VABBR300 | |
| Descripción del producto | CONN FLOATING SIDE STR 120 POS,120 POSICIÓN CONECTOR CABLE, CENTRAL CONECTADOR CON PLACA DE SUPERFICIE REBAJADA NICKELADO |

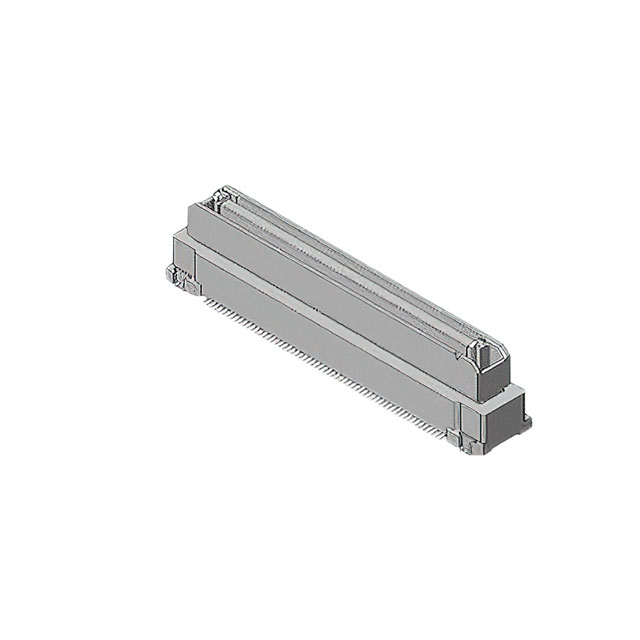

JAE MA01F120VABBR300 conector características del producto:
| Tipo | Describir |
| Categoría | Conector, dispositivo de interconexión |
| Conector rectangular | |
| Arreglo, tipo de borde, tipo de sandwich (placa a placa) | |
| Fabricante | JAE Electronics |
| serie | MA01 |
| Empaquetado | Bobina (TR) |
| Sección transversal por rayos X (CT) | |
| Conector tipo | Toma de corriente, contacto central |
| Números de agujas | 120 |
| Espacio | 0.025"（0.64mm） |
| Fila | 2 |
| Instalación de tipo | Surface Mount Technology |
| Características | Placa guía, soldadura fija de cola |
| Superficie de tratamiento de contactos | Patinado en oro |
| Capa de tratamiento de superficie del electrodo | 4.00µin（0.100µm） |
| Altura de apilamiento de combinación | 14mm，16mm，24mm |
| En el tablero de altura | 0.484"（12.29mm） |
JAE MA01F120VABBR300 conector producto (serie) resumen:
JAE Electronics' MA01 series is a high-performance rectangular board-to-board connector, specially designed for compact electronic devices. This connector is of plug type, with a central contact with structure, featuring 120 pin positions, dual-row design, pin pitch of 0.64mm, and is suitable for high-density PCB requirements. Its surface mount installation method, combined with board guide and fixed tail design, ensures stable and reliable connection. The MA01 series supports various mating stack heights, including 14mm, 16mm, and 24mm, with a board height of 12.29mm, suitable for efficient connection between multi-layer boards. The contact part is gold-plated with a thickness of 4.00µin (0.100µm), providing excellent conductivity and corrosion resistance, suitable for high-speed signal transmission applications. The product is available in reel (TR) or cut tape (CT) packaging, convenient for automated assembly, and is an ideal connection solution for communication equipment, industrial control, and consumer electronics fields.
JAE MA01F120VABBR300 conector documento y medios:
| Tipo de recurso | enlace |
| Esquema de especificaciones |
JAE MA01F120VABBR300 conector original | instrucciones relacionadas con el producto de sustitución:
Nos enfocamos en la provisión de conectores de marcas (JAE) en stock, comprometidos a proporcionar soluciones de conexión de alta calidad y confiables a nuestros clientes. Nuestros productos incluyen productos originales auténticos y alternativas de alto rendimiento, que han sido sometidos a pruebas rigurosas para asegurar su estabilidad y eficiencia. ¡Bienvenido a contactarnos a través de los detalles de contacto debajo de la página de documentos!
