Categoría：conectores

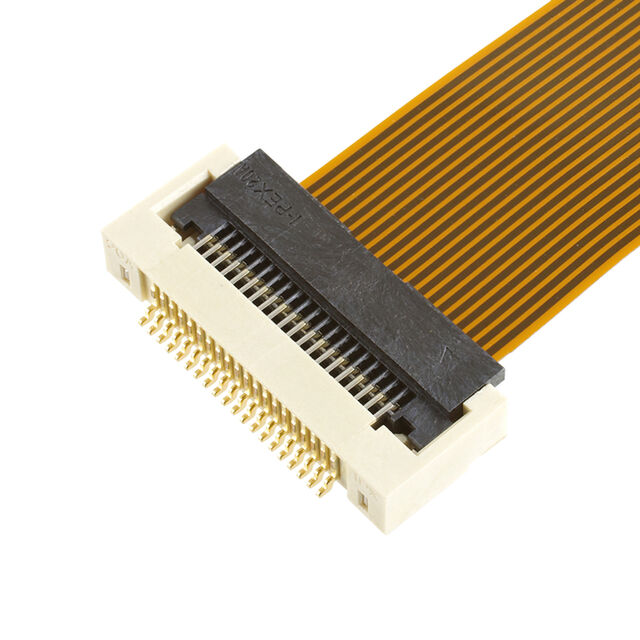

Conector I-PEX 20647-068E-01 Descripción general del producto:
 | fabricantes | I-PEX |
| Código del fabricante | 20647-068E-01 | |
| Descripción del producto | CONN FFC BOTTOM 68POS 0.5MM SMD, 68 pos FFC, FPC Conector Contactos, Bottom 0.020" (0.50mm) Surface Mount, Right Angle |
Conector I-PEX 20647-068E-01 Atributos del producto:
| tipología | descripciones |
| formulario | Conectores, interconexiones |
| Conectores FFC, FPC (planos flexibles) | |
| Conjuntos de conectores FFC, FPC (flexibles planos) | |
| fabricantes | I-PEX |
| gama | MINIFLEX® 5-FF |
| envolver | Cinta y carrete (TR) |
| Tipo flexible plano | FFC，FPC |
| Tipo de instalación | Montaje en superficie, ángulo recto |
| Tipo de conector/contacto | Contactos, Fondo |
| Número de agujas | 68 |
| espaciado | 0.020"（0.50mm） |
| juntar un par de palillos y utilizarlos como cuchara (violación de la etiqueta de los palillos) | soldado |
| FFC, FCB Grosor | 0.30mm |
| altura del tablero | 0.100"（2.54mm） |
| función de bloqueo | seguro de gatillo |
| Tipo de extremo del cable | Terminal de soldadura, cónico |
| Material de contacto | aleación de cobre |
| Tratamiento de la superficie de contacto | dorado |
| Material de la carcasa | Polímeros de cristal líquido (LCP) |
| Materiales del actuador | Polímeros de cristal líquido (LCP) |
| caracterización | soportes fijos |
| tensión nominal | 50V |
| temperatura de funcionamiento | -40°C ~ 105°C |
| Grado de inflamabilidad del material | UL94 V-0 |
| Corriente nominal (amperios) | 0.5A |
| Espesor del tratamiento de la superficie de contacto | 1.25µin（0.03µm） |
| Color de la concha | rice-bran color (color) |
| Color del actuador | ferroso |
| Número de apareamientos | 20 |
I-PEX 20647-068E-01 Conector Producto (Serie) Descripción:
El conector MINIFLEX® 5-FF tiene un diseño robusto y está equipado con una función de fijación para todos los requisitos de conexión FPC/FFC. Con una altura de 2,55 mm y un paso de 0,5 mm, presentan un abatimiento frontal horizontal para facilitar su instalación y uso.
Las principales especificaciones del conector incluyen un paso de placa de 0,5 mm, un paso de contacto FPC/FFC de los mismos 0,5 mm y una longitud de banda de contacto de 1,40 mm. El grosor del FPC/FFC oscila entre 0,3 mm ± 0,05 mm, lo que garantiza un buen rendimiento de contacto. Además, el conector MINIFLEX® 5-FF tiene una anchura de 6,4 mm cuando está abierto y una profundidad de 7,2 mm cuando está cerrado, lo que lo hace adecuado para una amplia gama de aplicaciones en el rango de 10 a 80. Disponible con un número de patillas de 20, 30, 40, 50, 55, 60, 64 y 68 para satisfacer una gran variedad de requisitos de diseño, el conector MINIFLEX® 5-FF es la solución de conexión ideal para la industria electrónica gracias a sus excelentes prestaciones y opciones flexibles.
I-PEX 20647-068E-01 Documentación y soportes del conector:
| Tipo de recurso | enlace (en un sitio web) |
| especificación | 20647-060E-01_Datasheet |
I-PEX 20647-068E-01 Conector Genuino|Reemplazo Descripción:
Estamos especializados en el almacenamiento de conectores de la marca (I-PEX) y nos comprometemos a ofrecer a nuestros clientes soluciones de conectividad fiables y de alta calidad. Nuestros productos incluyen alternativas genuinas y de alto rendimiento que se someten a rigurosas pruebas para garantizar su estabilidad y eficacia. No dude en ponerse en contacto con nosotros a través de la información de contacto que aparece debajo de la página de documentos.
