Categoría：conectores

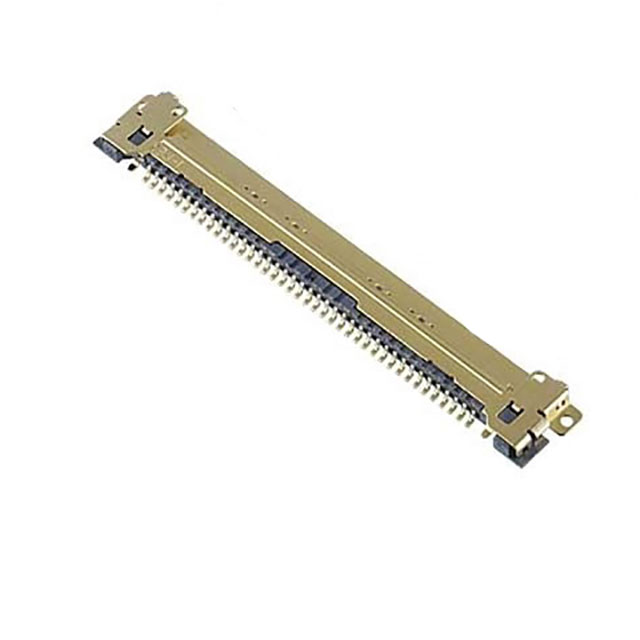

Conector I-PEX 20455-040E-76 Descripción general del producto:
 | fabricantes | I-PEX |
| Código del fabricante | 20455-040E-76 | |
| Descripción del producto | CABLINE-VS RECEPTACLE 40P,40 pos Conectores Montaje en superficie, ángulo recto 30 pos Conectores de montaje en superficie, ángulo recto. |
Conector I-PEX 20455-040E-76 Atributos del producto:
| tipología | descripciones |
| formulario | Conectores, interconexiones |
| Conector rectangular | |
| Cabezal, Receptáculo, Tomas hembra | |
| fabricantes | I-PEX |
| gama | CABLINE®-VS |
| envolver | Cinta y carrete (TR) |
| Cinta de cizallamiento (CT) | |
| Número de agujas | 40 |
| Tipo de instalación | Montaje en superficie, ángulo recto |
| juntar un par de palillos y utilizarlos como cuchara (violación de la etiqueta de los palillos) | soldado |
| temperatura de funcionamiento | -40°C ~ 85°C |
| Grado de inflamabilidad del material | UL94 V-0 |
| caracterización | Blindado, cola de soldadura fija |
| Corriente nominal (amperios) | - |
I-PEX 20455-040E-76 Conector Producto (Serie) Descripción:
El conector microcoaxial CABLINE-VS es un conector de alto rendimiento compatible con VESA diseñado para la transmisión de datos de hasta 20 Gbps/carril. Su paso de 0,5 mm y su tipo de emparejamiento lateral lo hacen especialmente adecuado para aplicaciones con limitaciones de espacio, muy utilizadas para necesidades de transmisión de datos de alta velocidad como USB4 Gen3 y Thunderbolt 4.
Los conectores están equipados con una tira de bloqueo mecánico para garantizar una conexión robusta y fiable, y son capaces de alojar cables microcoaxiales de hasta 0,5 mm de diámetro exterior, con una longitud de barrido de señal de 0,61 mm y soporte para cables de 45 Ω o 50 Ω para garantizar una alta integridad de la señal.Los conectores CABLINE-VS están diseñados con una altura de 1,0 mm (±0,1 mm), y tienen una anchura y profundidad razonables para permitir un fácil montaje en diversos diseños de PCB. El conector CABLINE-VS tiene una altura de 1,0 mm (±0,1 mm) y una anchura y profundidad diseñadas para facilitar su instalación en diversos diseños de PCB. Es compatible con estándares como USB4 Gen3, Thunderbolt 4 (20 Gbps/carril), PCle (16 GT/s) y eDP (8,1 Gbps) para satisfacer las diversas necesidades del mercado. Gracias a sus excelentes prestaciones y rendimiento en el mercado, CABLINE-VS se ha convertido en la primera opción en el mercado de conectores para paneles de ordenadores portátiles, facilitando el desarrollo de soluciones de transferencia de datos de alta velocidad.
Documentación y soportes del conector I-PEX 20455-040E-76:
| Tipo de recurso | enlace (en un sitio web) |
| especificación | Cabline VS |
I-PEX 20455-040E-76 Conector Genuino|Reemplazo Descripción:
Estamos especializados en el almacenamiento de conectores de la marca (I-PEX) y nos comprometemos a ofrecer a nuestros clientes soluciones de conectividad fiables y de alta calidad. Nuestros productos incluyen alternativas genuinas y de alto rendimiento que se someten a rigurosas pruebas para garantizar su estabilidad y eficacia. No dude en ponerse en contacto con nosotros a través de la información de contacto que aparece debajo de la página de documentación.
