Categoría：conectores

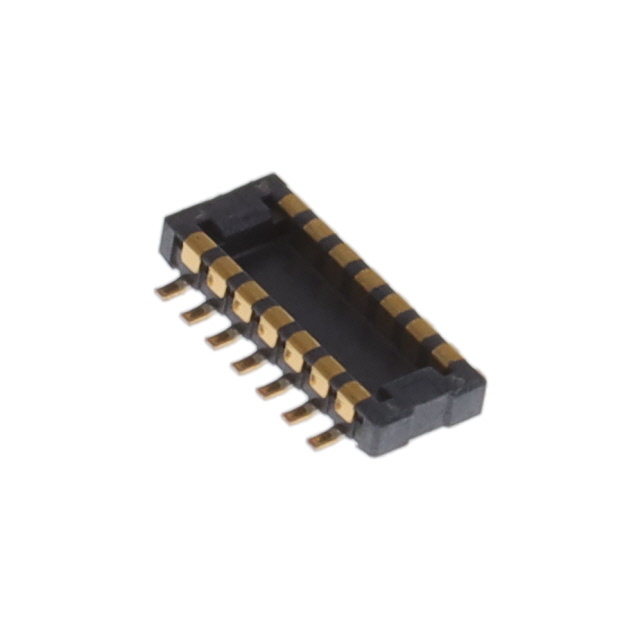

Conector JAE WP7-P010VA1-R8000 Descripción general del producto:
 | fabricantes | JAE |
| Código del fabricante | WP7-P010VA1-R8000 | |
| Descripción del producto | CONN PLUG 10POS SMD GOLD,10 pos Conector tipo clavija, contactos de montaje superficial chapados en oro |
Conector JAE WP7-P010VA1-R8000 Atributos del producto:
| tipología | descripciones |
| formulario | Conectores, interconexiones |
| Conector rectangular | |
| Array, tipo Edge, Mezzanine (placa a placa) | |
| fabricantes | JAE Electronics |
| gama | WP7 |
| Tipo de conector | Enchufe, contactos de la cubierta exterior |
| Número de agujas | 10 |
| espaciado | 0.016"（0.40mm） |
| número de artículos, etc. en un total | 2 |
| Tipo de instalación | Montaje en superficie |
| caracterización | soportes fijos |
| Tratamiento de la superficie de contacto | dorado |
| Espesor del tratamiento de la superficie de contacto | 4.00µin（0.100µm） |
| Altura de la pila de empalmes | 0.7mm |
| altura del tablero | 0.020"（0.50mm） |
| Número básico del producto | WP7-P010 |
JAE WP7-P010VA1-R8000 Conector Producto (Serie) Descripción:
El conector rectangular de la serie WP7 es un conector de alto rendimiento lanzado por JAE Electronics, diseñado para aplicaciones de conexión de placa a placa. El modelo WP7-P010 adopta un diseño de enchufe con contactos de cubierta exterior, tiene una estructura de 10 pines y 2 filas, y un paso de 0,016" (0,40 mm), que es ideal para las necesidades de interconexión de alta densidad. El conector es compatible con la instalación de montaje en superficie, fácil de instalar, puede ahorrar espacio de manera efectiva y mejorar el rendimiento general del sistema.WP7-P010 conector de soldadura de fijación de cola, para garantizar la estabilidad de la conexión. Los contactos están chapados en oro con un grosor de 0,100µm (4,00µin) para proporcionar una excelente resistencia a la corrosión y rendimiento eléctrico. Con una altura de pila de empalme de 0,7 mm y una altura a bordo de 0,020" (0,50 mm), estos diseños proporcionan un excelente ajuste y fiabilidad en dispositivos electrónicos compactos. Con su exquisita fabricación y excelente rendimiento eléctrico, los conectores de la serie WP7 se utilizan ampliamente en equipos electrónicos, comunicaciones, ordenadores y otros campos, especialmente para sistemas de alto rendimiento que requieren conexiones de alta densidad.
Documentación y soportes del conector JAE WP7-P010VA1-R8000:
| Tipo de recurso | enlace (en un sitio web) |
| especificación | SJ111875-SJ118068 |
JAE WP7-P010VA1-R8000 Conector Genuino|Reemplazo Descripción:
Estamos especializados en el almacenamiento de conectores de la marca (JAE) y nos comprometemos a ofrecer a nuestros clientes soluciones de conexión fiables y de alta calidad. Nuestros productos incluyen alternativas genuinas y de alto rendimiento que se someten a rigurosas pruebas para garantizar su estabilidad y eficacia. No dude en ponerse en contacto con nosotros a través de la información de contacto que aparece debajo de la página de documentos.
