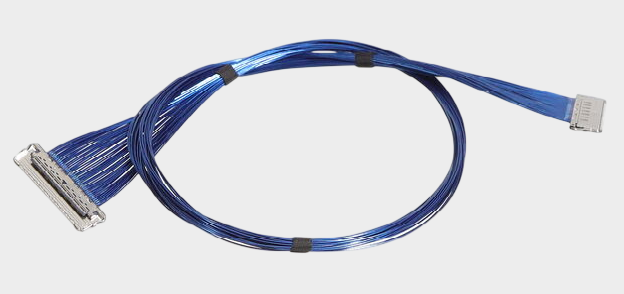

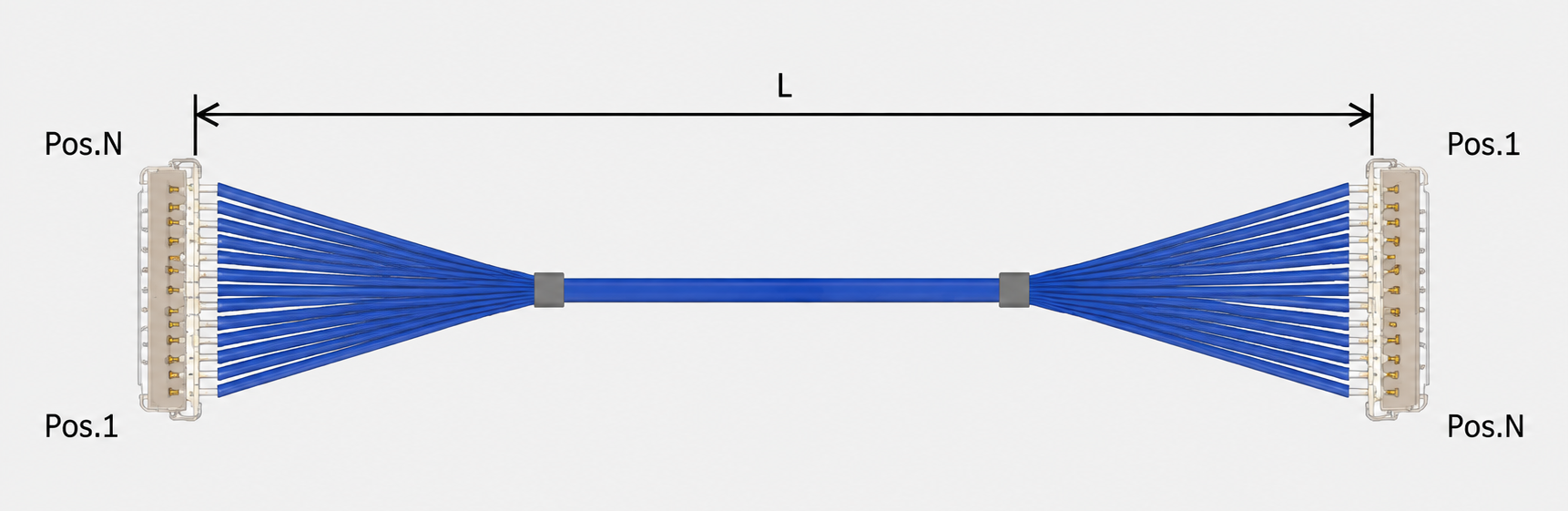

En el contexto de los portátiles, tabletas, módulos de visualización, dispositivos VR/AR y terminales de datos de alta velocidad que se desarrollan hacia la ligereza y la alta velocidad, también está cambiando la solución de conexión de señales internas. El FPC tradicional tiene la ventaja de la flexibilidad y la facilidad de cableado, pero no todos los aplicaciones pueden combinarlo en señales de diferencia de alta velocidad, supresión de EMI, disposición espacial local y integridad de la señal. Este artículo toma como referencia I-PEX 82655-100B-02-D, que pertenece a la solución de cable CABLINE®-CA II de 40Pin coaxial ultrafino, con una longitud de cable de 300MM, utiliza un coaxial ultrafino de 40AWG Micro-Coaxial, y en el extremo del cable se utiliza el conector I-PEX 20680-040T-01. El conector CABLINE®-CA II配套采用0.4mm Pitch, inserción y extracción horizontal, ZenShield® de toda la pantalla y diseño de bloqueo mecánico, orientado a aplicaciones de conexión de señales de alta densidad y alta velocidad. Para los ingenieros, el valor de este tipo de solución no solo radica en "cable más fino", sino también en equilibrar la transmisión de alta velocidad, la pantalla y la conexión confiable en un espacio de equipo limitado.
El cable coaxial ultrafino puede reemplazar al tradicional FPC? La respuesta es: puede lograrlo en algunas aplicaciones, pero no se puede entender simplemente como un reemplazo completo. Ambos presentan diferencias significativas en términos de estructura y características eléctricas. El FPC es un circuito impreso flexible de múltiples núcleos, adecuado para conexiones internas de gran área, regulares y que requieren doblajes globales; el cable coaxial ultrafino transmite señales a través de una estructura coaxial independiente, con cada línea de señal que tiene un entorno de blindaje relativamente independiente, lo que lo hace más adecuado para escenarios de conexiones que requieren señales de diferencia de alta velocidad, sensibles a la interferencia de serial y EMI. Tomando como ejemplo el cable de 40 pines de 300 mm I-PEX 82655-100B-02-D, en aplicaciones como la visualización de portátiles, módulos de visualización de alta velocidad, dispositivos de cámara/visión y dispositivos de datos de alta velocidad, si el diseño se enfoca en la integridad de las señales de alta velocidad, el cableado independiente y la capacidad de resistencia a la interferencia electromagnética, el cable coaxial ultrafino puede tener más ventajas de aplicación que el FPC tradicional. Especialmente el CABLINE®-CA II admite hasta 32 Gbps/lane PAM4 y enfatiza el blindaje total ZenShield® y múltiples puntos de接地, por lo que tiene un valor de aplicación fuerte en entornos de transmisión de alta velocidad. Pero si el dispositivo requiere cableado continuo de gran área, interconexiones PCB complejas o un gran rango de doblajes flexibles, el FPC puede ser más adecuado.
Desde la perspectiva de la ingeniería de diseño, si el producto requiere señales de visualización de alta velocidad, transferencias de datos de alta velocidad como USB4/Thunderbolt, restricciones de espacio,干扰强EMI cerca de los conectores o necesitas una disposición de cable flexible, es recomendable evaluar primero la solución de cables coaxiales extremadamente delgados. CABLINE®-CA II utiliza un espaciado de contactos de 0.4 mm, con una altura de aproximadamente 0.95 ± 0.15 mm, y admite varias especificaciones de cables coaxiales extremadamente delgados, por lo que puede adaptarse a espacios internos de alta densidad y miniaturizados. Desde la perspectiva de la adquisición, no se puede comparar solo el precio unitario del cable, sino que también se debe evaluar integralmente la coincidencia de los conectores, el número de pines, el diámetro del cable, los requisitos de impedancia, la longitud, la estructura de blindaje, la trayectoria de doblado y la consistencia en lotes. Para proyectos que necesitan reemplazar cables estándar I-PEX, se debe prestar atención a la coincidencia del modelo del conector original, la posición del pin, el orden del cable, la longitud del cable y el espacio de instalación del dispositivo. Nuestra empresa puede proporcionar soluciones de cables de reemplazo compatibles con I-PEX 82655-100B-02-D, que pueden realizar prototipos de cables coaxiales extremadamente delgados, configuración de materiales y fabricación en lote según la estructura real del equipo del cliente y los requisitos eléctricos, proporcionando apoyo complementario para la verificación de selección de ingenieros y la adquisición de sustitutos nacionales.

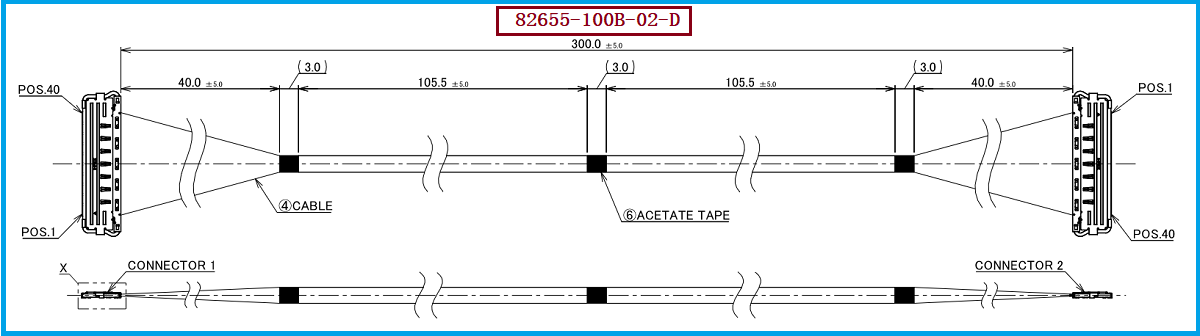

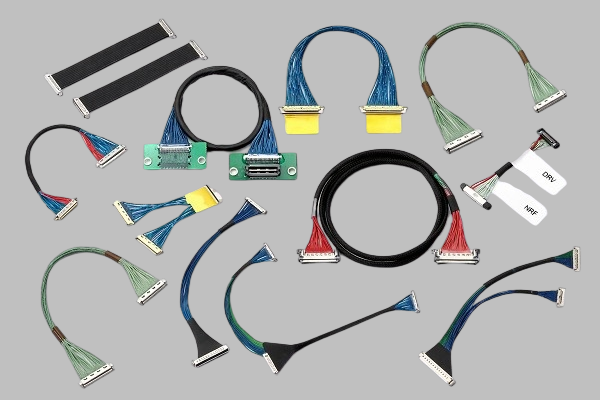

Para I-PEX 82655-100B-02-D, las condiciones de referencia del núcleo incluyen un cable coaxial fino de 40 AWG, 300 MM de longitud, con conectador de extremo 20680-040T-01. Si el proyecto planea utilizar una solución de reemplazo compatible, se recomienda que el ingeniero primero confirme el conectador de par utilizado en el extremo del dispositivo y la disposición de la PCB, antes de confirmar más a fondo el orden de los 40 pines, la definición de señales, los requisitos de impedancia y los protocolos de alta velocidad; el personal de compras debe enfocarse en confirmar la marca y el modelo del conectador, las especificaciones del cable, la longitud de procesamiento, el tamaño de desempalme del extremo, el modo de tratamiento de blindaje y la consistencia de entrega en lotes. Es necesario prestar atención especial, ya que "compatible en forma de conectador" no es sinónimo de "equivalente completamente en rendimiento de alta velocidad", por lo que se recomienda realizar pruebas de emparejamiento de conexión, prueba de conductividad, prueba de resistencia a la tensión, prueba de impedancia, prueba de integridad de la señal y prueba de EMI antes de la introducción oficial. Para los proyectos que utilizan la plataforma I-PEX CABLINE®-CA II en el diseño original, se puede usar I-PEX 82655-100B-02-D como referencia para las especificaciones y la estructura del cable, y luego personalizar el cable de reemplazo nacional según la aplicación real, para reducir los costos de la cadena de suministro y el riesgo de adquisición.
